Comprendre un diagramme de taille.

“Mère nature est généreuse, elle produit en son cœur les fruits que le lapidaire saura déguster.”

_ Gem-Forest _

Pour tailler une gemme selon la méthode de la taille précision, les diagrammes contiennent des informations précises qui vont permettre la réalisation d'un design dessiné au préalable.

Il est évident que le rendu varie inévitablement d'une pierre à l'autre en fonction du potentiel de départ de la matière : couleur, inclusions, transparence etc. Cependant, cette problématique relève du choix du brut plus que du plan de taille en lui-même.

Dans cet article, nous allons donc expliquer dans les grandes lignes, le fonctionnement d'un plan de taille et pour ce faire, nous prendrons pour exemple le schéma d'un rond taille brillant.

Voici le design d'un plan de taille rond brillant :

plan de taille

Voici ce que le premier encadré nous donne comme informations :

Angles for R.I = 1.540 : Cela indique que ce diagramme est dessiné pour une gemme dont l’indice de réfraction est de 1,54. Vous comprenez donc que l’on pourrait tailler un quartz avec ce diagramme. Par précaution, on vérifiera tout de même que l'angle de la facette numéro 1 est bien au dessus de l'angle critique de la gemme à tailler.

57 + 16 girdle = 73 facets : nous découvrons ici le nombre de facettes de la future gemme. La pierre aura donc 57 facettes + 16 autour du feuilletis (s'il est facetté), soit un total de 73 facettes.

8-fold, mirror-image simmetry : une symétrie d'ordre 8 avec effet mirroir a été utilisée pour dessiner ce plan de taille. Autrement dit, vous ne vous intéresserez à cette fonction que si vous souhaitez dessiner des plans de taille avec un logiciel comme GemCad par exemple.

96 index : le diagramme est conçu pour être taillé avec une roue indexée de 96 crans. A noter que les roues indexées les plus courantes sont les suivantes : 64, 96, 120.

L/W = 1.000 T/W = 0.584 U/W = 0.584 P/W = 0.432 C/W = 0.111 : Ce sont des rapports de mesures dont les lettres signifient : L = Lenght (longueur), W = width (largeur), P = pavilion (culasse), C = crown (couronne), T/U = table (table). Vous aurez compris que ces ratios sont fonction de la largeur de la gemme (W).

Vol/W^3 = 0.199 : le rapport volume sur largeur au cube. Un ratio important qui va vous permettre de calculer l’estimation du poids de votre pierre taillée en fonction de la largeur estimée.

plan de taille

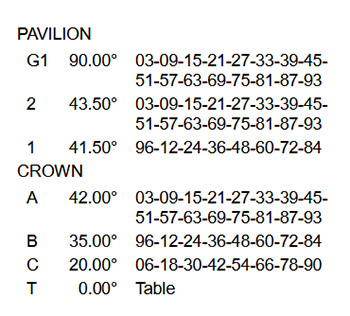

Voici ce que le second encadré nous donne comme informations :

Comme vous pouvez le voir, il est composé de 2 parties, une nommée Pavilion (culasse) et l’autre Crown (couronne). En générale, en taille précision, nous débutons par tailler la culasse mais il serait également envisageable de commencer par la table. La méthode utilisée et celle du point de rencontre.

Il faut voir ce tableau comme étant composé de trois colonnes :

Une lettre ou un chiffre qui correspond à celui indiqué sur les facettes du plan de taille, c'est un repaire qui va nous servir de guide.

Un angle : ce sera l'angle auquel les facettes devront être taillées.

Les indices qui devront être utilisés sur la roue indexée.

Pour bien comprendre, prenons pour exemple la troisième ligne de la culasse (pavilion) :

1 | 41.5° | 96-12-24-36-48-60-72-84

Si je traduis cette ligne en français: le numéro 1 indique les facettes correspondantes sur le plan de taille. Elles devront être taillées avec un angle de 41.5° aux indices suivants sur la roue indexée : 96-12-24-36 etc.

Si vous comprenez cette ligne, la suite du plan de taille fonctionne sur le même principe.

Notez tout de même que la ligne G1 représente le feuilletis (G = girdle en anglais) qui donnera la forme de la pierre.

Merci pour la lecture de cet article et bonne taille.
